MK serijos katilai skirti patalpų šildymui, šilto vandens paruošimui ar šilumos tiekimui technologinėms reikmėms.
MK tipo 1000kW – 5000kW galios katilai skirti montavimui ant ar šalia pakuros.
Ant aptarnavimo durų skydų sumontuoti priverstinės cirkuliacijos siurbliai.
Ant šilumokaičio durų gali būti sumontuota pneumatinio valymo įranga.
Katilai gali būti pateikiami su šilumine izoliacija ir profilinio lapo apsiuva arba ji uždedama sumontavus katilinėje.
| Katilo modelis | K-720MK | K-1000MK | K-1500MK | K-2000MK | K-2500MK | K-3000MK | K-3500MK | K-4000MK | K-5000MK | ||
| Katilo tipas | vandens šildymo katilas su mechanizuota pakura, dūmavamzdinis, plieninis | ||||||||||
| Nominali šiluminė galia (QN), kW |
720 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | ||
| Minimali šiluminė galia (Qmin), kW |
216 | 300 | 450 | 600 | 750 | 900 | 1050 | 1200 | 1500 | ||
| Naudingo veikimo koeficientas, % | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | ||
| Aerodinaminis pasipriešinimas, esant QN, ne didesnis kaip, Pa | 600 | 630 | 655 | 680 | 700 | 720 | 740 | 760 | 800 | ||
| Išeinančių iš katilo degimo dujų temperatūra, °C | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 | ||
| Išeinančių dūmų kiekis, m3/val. |
2279 | 3166 | 4749 | 6363 | 7915 | 9499 | 11082 | 12665 | 15831 | ||
| Dūmų išmetimo atvamzdžio matmenys, mm | 1010×430 | 1010×430 | 1190×185 | 1510×252 | 1510×252 | 1510×252 | 1510×252 | 1510×252 | 1510×252 | ||
| Vandens darbinis slėgis, bar (MPa) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | 6 (0,6) | ||
| Minimali katilo grįžtamo vandens temperatūra eksploatacijos metu, ºC | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | ||
| Maksimali katilo darbinė leistina vandens temperatūra, ºC | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| Vandens debitas, kai Δt =20 ºC, t/h | 30,78 | 42,76 | 64,15 | 85,54 | 106,93 | 128,32 | 149,71 | 171,1 | 213,88 | ||
| Minimalus debitas, t/h | 20,64 | 28,66 | 42,99 | 57,32 | 71,65 | 85,98 | 100,31 | 114,64 | 143,3 | ||
| Hidraulinis pasipriešinimas kai Δt =20 ºC, mm H2O st | 0…400 | 0…400 | 0…400 | 0…390 | 0…400 | 0…410 | 0…420 | 0…430 | 0…450 | ||
| Katilo vandens talpa, m³ | 2,8 | 2,9 | 5,2 | 10,6 | 10,8 | 11,1 | 11,3 | 11,6 | 12,4 | ||
| Katilo šildymo paviršius, m² | 58,5 | 60 | 145 | 268 | 279 | 290 | 301 | 312 | 334 | ||
| Pajungimo atvamzdžiai | sąlyginis skersmuo, mm (coliai) | 65 (2½”) | 65 (2½”) | 133 | 133 | 133 | 133 | 133 | 133 | 133 | |
| flanšas, Ø mm | 160 | 160 | 241 | 241 | 241 | 241 | 241 | 241 | 241 | ||
| Masė ne daugiau, kg | 4300 | 4500 | 7000 | 15000 | 15500 | 16000 | 16500 | 17000 | 18000 | ||
| Katilo modelis |
K-720MK |
K-1000MK | K-1500MK | K-2000MK | K-2500MK | K-3000MK | K-3500MK | K-4000MK | K-5000MK |
| H – aukštis |
2390 |
2590 | 3150 | 4000 | 4010 | 4010 | 4010 | 4010 | 4010 |
| B – plotis | 1560 | 1560 | 2130 | 2950 | 2960 | 2960 | 2960 | 2960 | 2960 |
| L – ilgis | 3780 | 3780 | 3610 | 4430 | 5110 | 5230 | 5390 | 5540 | 5860 |
| B1, mm | 1290 | 1290 | 1810 | 1840 | 2310 | 2310 | 2310 | 2310 | 2310 |
| L1, mm | 3100 | 3100 | 3100 | 3100 | 3880 | 4060 | 4220 | 4370 | 4700 |

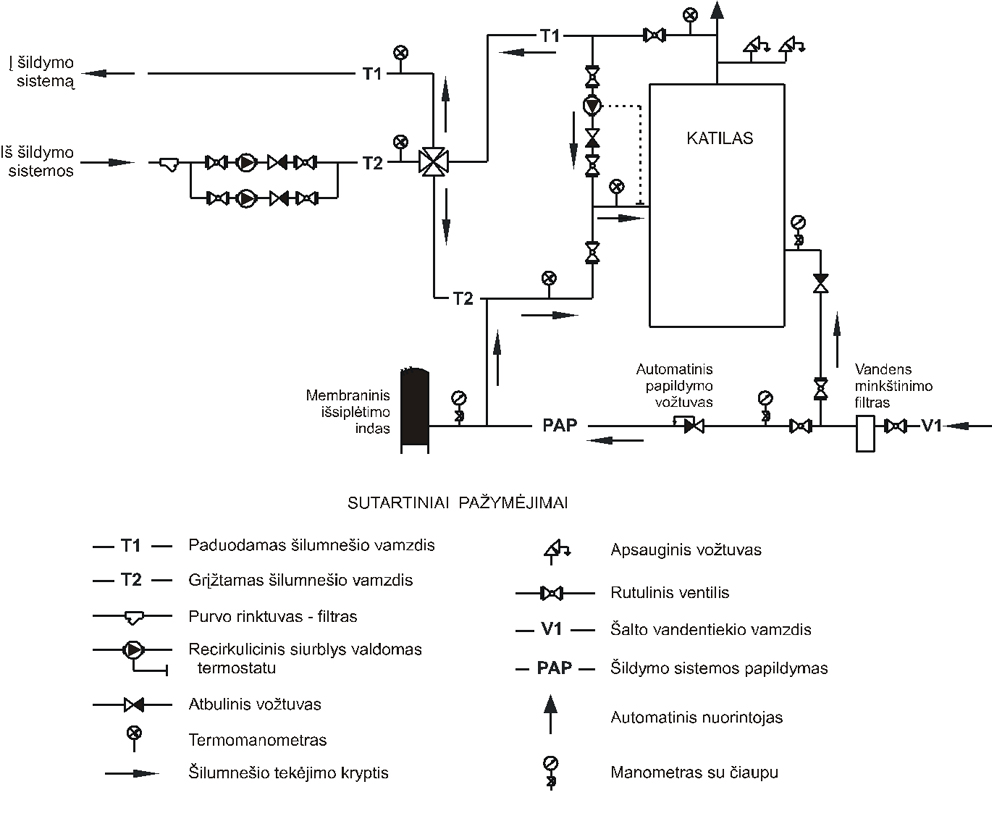

Rekomenduojama katilo prijungimo prie šildymo sistemos principinė schema :
