MK серии котлы

Водогрейные отопительные котлы предназначены для обогрева горячей водой бытовых, промышленных и другого назначения помещений, изготовления тепла для технологических нужд.

Котел используется с топкой смонтированной под ним и аркой из шамотового кирпича. Можно использовать с отдельно смонтированной топкой. Тогда котел изготовляется с  “водяным” дном.

Основная часть – барабан, это толстостенный (8 мм) цилиндр, в варенный между двумя перфорированными профилированными стальными листами (решетами), соединенными с другими деталями и составляет переднюю и заднюю водяные камеры. Их назначение разъединить и соединить потоки воды втекающие и вытекающие из барабана в стены и двери котла. В решето в варены теплообменные трубы. Возвратная вода сильным потоком проходит через нижнюю часть барабана в заднюю водяную камеру. Из-за особенностей конструкции барабана не накапливается накипь в его нижней части. Далее вода из задней водяной камеры попадает в левую и правую стены, переднюю водяную стену и поднимаясь в верх возвращается в барабан, откуда через патрубок подается в отопительную систему.

Дверные щиты состоят из закрытых коробок, соединенных между собой в верху трубами с фланцами. В нижней части дверей в варены патрубки с фланцами к которым подключены подсоединения к теплообменнику котла. В трубы подсоединения вмонтированы вентили отключения, циркуляционный насос и реле (датчик) протока. Вмонтированные внутри дверей перегородки обеспечивают нужные водные потоки. В заднюю дверь вмонтирован взрыва защитный клапан, на аварийный случай, если во время остановки или работы котла, при не отрегулированном режиме горения, в топке скапливаются горючие газы.

Дверные щиты, регулируемые завесами и пружинами, надежно с уплотнительным шнуром прилегает к корпусу, обеспечивая нужную плотность. При обслуживании котла дверные щиты снимаются дополнительными подъемными средствами.

В верхней передней части котла смонтирован фланец дымохода.

На верху котла над барабаном смонтирована устойчивая площадка, покрытая рифленым листом. Котел поставляется не изолированным. После монтажа и гидравлических испытаний, он должен быть утеплен 80 мм изолирующим слоем. Для этого к корпусу и двери приварены специальные профили, к которым впоследствии монтируются нужные крепежные элементы для изоляции.

Модель котла K-720MK K-1000MK K-1500MK K-2000MK K-2500MK K-3000MK K-3500MK K-4000MK K-5000MK
Тип котла vandens šildymo katilas su mechanizuota pakura, dūmavamzdinis, plieninis
Номин. тепловая мощность * (QN), KВт
720 1000 1500 2000 2500 3000 3500 4000 5000
Минимальная тепловая мощность (Qmin), KВт
216 300 450 600 750 900 1050 1200 1500
Коэффициент полезного действия котла с топкой, не мение, % * 85 85 85 85 85 85 85 85 85
Аэродинамическое сопротивление при QN, не более чем, Па 600 630 655 680 700 720 740 760 800
Температура, продуктов горения выходящих из топки,   ºC * 180 180 180 180 180 180 180 180 180

Объем выходящих дымов, m3/час

2279 3166 4749 6363 7915 9499 11082 12665 15831

Размеры патрубка выходящих дымов, мм

1010×430 1010×430 1190×185 1510×252 1510×252 1510×252 1510×252 1510×252 1510×252

Рабочее давление воды, МПа

6 (0,6) 6 (0,6) 6 (0,6) 6 (0,6) 6 (0,6) 6 (0,6) 6 (0,6) 6 (0,6) 6 (0,6)

Минимальная температура возвратной воды во время эксплуатации, ºC

60 60 60 60 60 60 60 60 60

Максимальная рабочая температура воды, вытекекающей из котла, ºC

110 110 110 110 110 110 110 110 110

Дебит воды, при Δt =20 ºC, т/час

30,78 42,76 64,15 85,54 106,93 128,32 149,71 171,1 213,88

Минимальный дебит, т/час

20,64 28,66 42,99 57,32 71,65 85,98 100,31 114,64 143,3
Гидравлическое сопротивление, при Δt =20 ºC, мм H2O ст 0…400 0…400 0…400 0…390 0…400 0…410 0…420 0…430 0…450

Емкость воды в котле , m³

2,8 2,9 5,2 10,6 10,8 11,1 11,3 11,6 12,4
Поверхность нагрева котла, m² 58,5 60 145 268 279 290 301 312 334
Патрубки подключения диаметр, мм (дюймы) 65 (2½”) 65 (2½”) 133 133 133 133 133 133 133
фланец, Ø мм  160 160 241 241 241 241 241 241 241
Масса, без топки и шамота, не более, кг 4300 4500 7000 15000 15500 16000 16500 17000 18000



* Данные параметры, установлены используя топливо 40 % влажности.

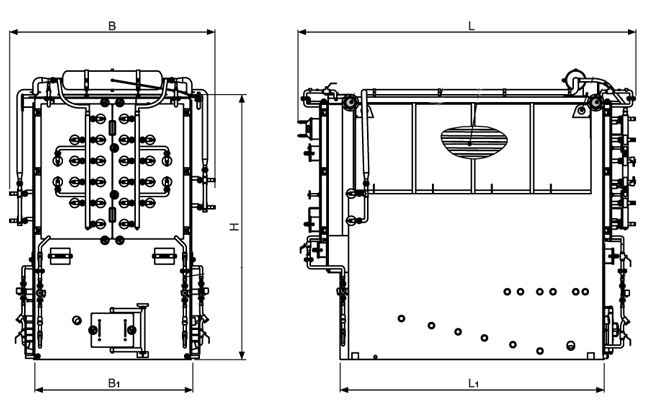

Модель котла

K-720MK

K-1000MK K-1500MK K-2000MK K-2500MK K-3000MK K-3500MK K-4000MK K-5000MK
H, мм

2390

2590 3150 4000 4010 4010 4010 4010 4010
B, мм 1560 1560 2130 2950 2960 2960 2960 2960 2960
L, мм 3780 3780 3610 4430 5110 5230 5390 5540 5860
B1, мм 1290 1290 1810 1840 2310 2310 2310 2310 2310
L1, мм 3100 3100 3100 3100 3880 4060 4220 4370 4700
