Ekonomaizeriai (EK1-80….240)

Ekonomaizeris skirtas papildomam šilumos nuėmimui nuo išeinančių katilo degimo produktų. Šie įrenginiai gaminami su dūmų apėjimo sklende. Ekonomaizeris parduodamas neizoliuotas. Izoliacija ir apsauginė danga uždedama sumontavus ekonomaizerį objekte.

Ekonomaizerio modelis

EK1-80

EK1-140

EK1-190

EK1-240

Katilo galia, kW

250 – 400

500 – 600

700 – 850

950

Dūmų temperatūra ekonomaizerio šiluminam našumui gauti, ne mažiau, °C

180 – 200

Ekonomaizerio šilumokaičio matmenys:

H – aukštis, mm

740

1492

1992

2492

B – diametras, Ø mm

700

700

850

1050

Vandens darbinis slėgis, MPa (kgf/cm²)

0,6 (6,00)

Vandens debitas, t/h

14

21,6

31,1

41,04

Hidraulinis pasipriešinimas, mbar

12

18

18

22

Į ekonomaizerį įeinančių dūmų temperatūra, °C

190

Iš ekonomaizerio išeinačių dūmų temperatūra,°C

140

Įtekančio vandens temperatūra, °C

67

Įštekančio vandens temperatūra, °C

69

Aerodinaminis pasipriešinimas esant nominaliam galingumui ne didesnis nei, mbar (Pa)

1,4 (140)

1,6 (160)

2,0 (200)

2,2 (220)

Dūmų išmetimo vamzdžio matmenys, mm

Ø 325

Ø 350

Ø 380

Ø 480

Ekonomaizerio vandens talpa, m³

0.24

0.46

0.85

1,5

Šilumos mainų plotas, m²

7

10

28

46

Pajungimo matmenys

Vamzdžių, Ø mm (coliai)

3”

Flanšų, Ø mm

185

Gabaritiniai matmenys **,
ne daugiau:kaip:

H – aukštis, mm

2054

2950

3500

3829

B – plotis, mm

1020

960

1120

1328

L – ilgis, mm

1165

965

1050

1266

Kiti matmenys **

D, Ø, mm

800

800

950

1150

H1, mm

1851

3010

3200

3500

H2, mm

1020

1985

2500

3015

Rekomenduojamas nedegus pamatas b x l, mm (žr. p.5.1)

1000 x 1000

Masė ne daugiau, kg

540

640

1340

1860

Ekonomaizerio šiluminis našumas priklauso nuo katilo išmetamų dūmų kiekio ir temperatūros
** Žr. ekonomaizerio konstrukciją

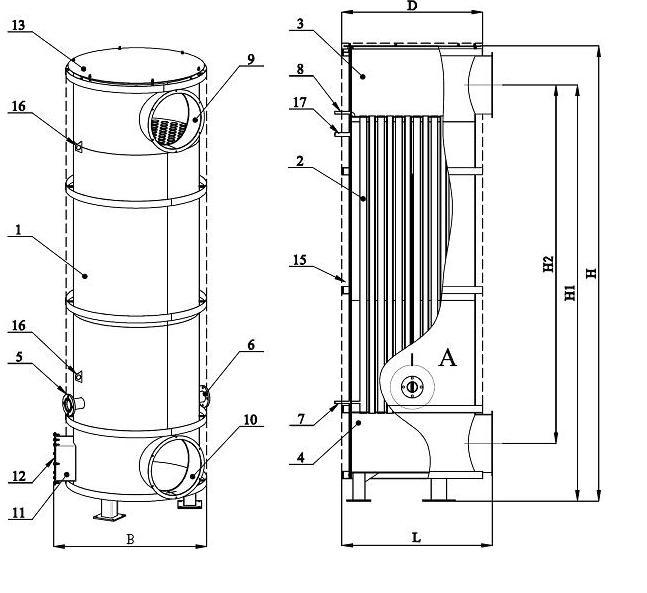

  1. Korpusas
  2. Vamzdinis šilumokaitis
  3. Dūmų išėjimo kamera
  4. Dūmų įėjimo kamera
  5. Įvamzdis
  6. Įvamzdis
  7. Vandens išleidimo antgalis
  8. Nuorinimo antgalis
  9. Dūmų išėjimo atvamzdis
  10. Dūmų įėjimo atvamzdis
  11. Valymo durelių rėmas
  12. Valymo durelės
  13. Dangtis
  14. Turbulizatorius
  15. Termoizoliacija
  16. Kilpa
  17. Apsauginio vožtuvo tvirtinimo vieta
  18. Pertvara
