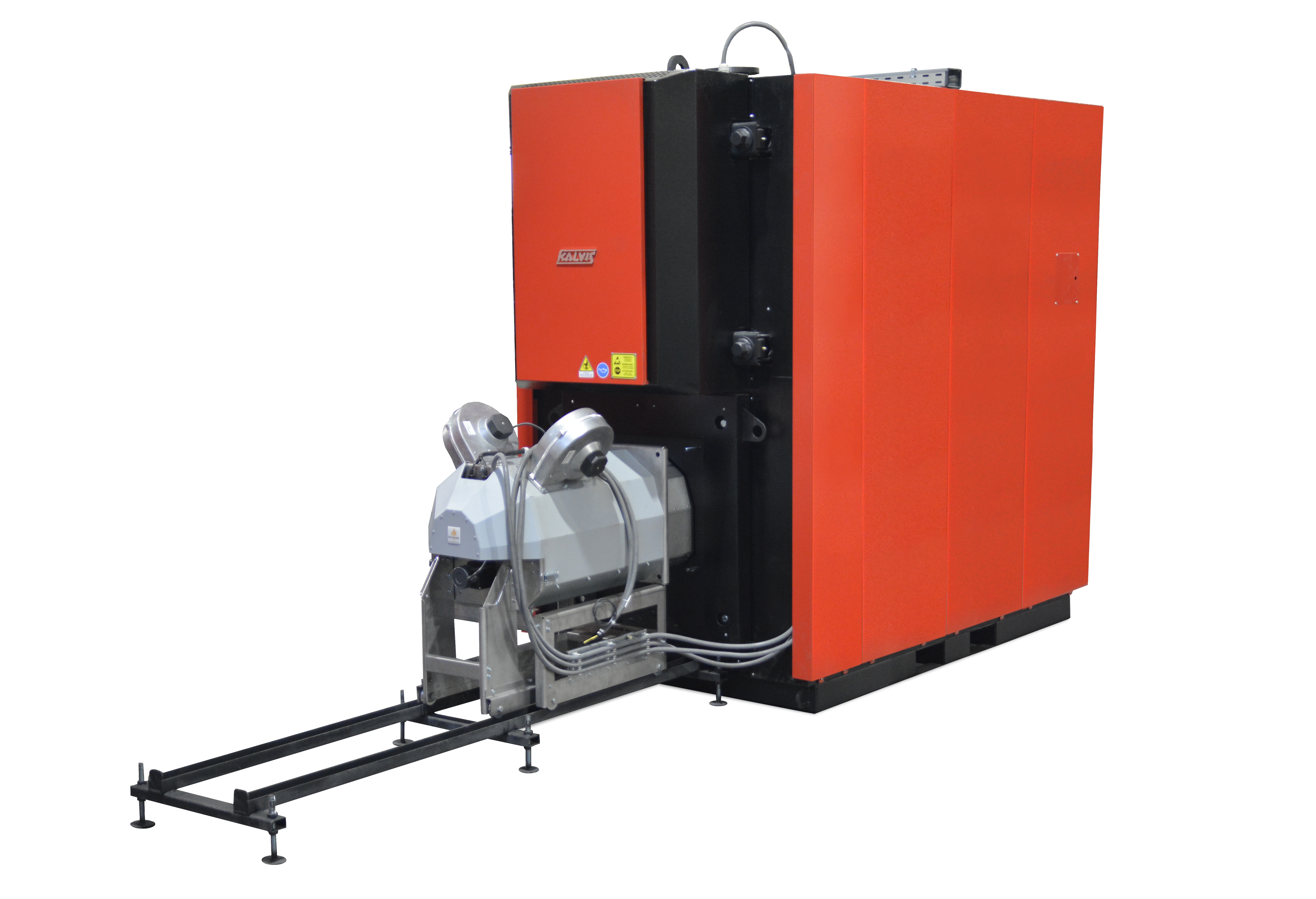

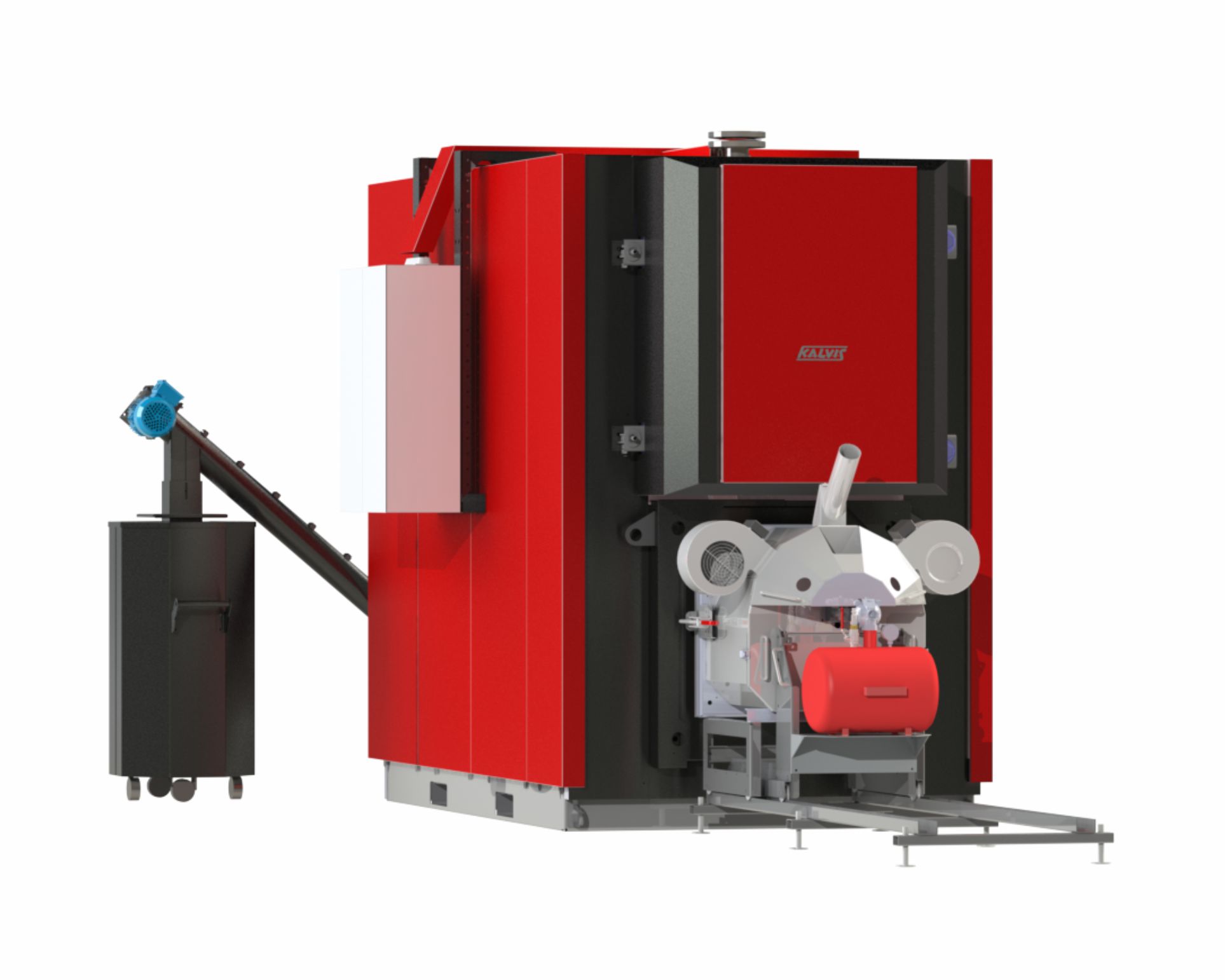

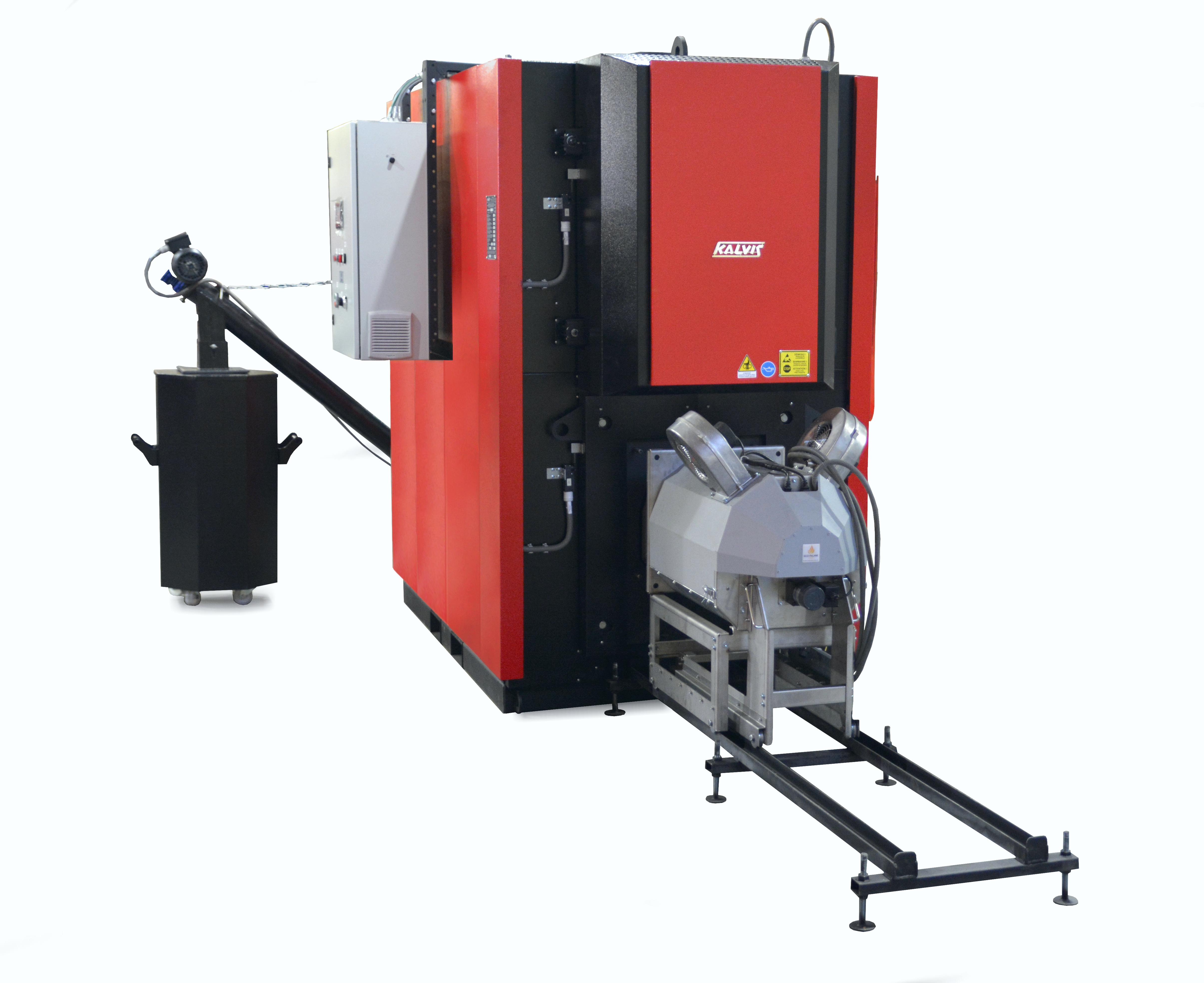

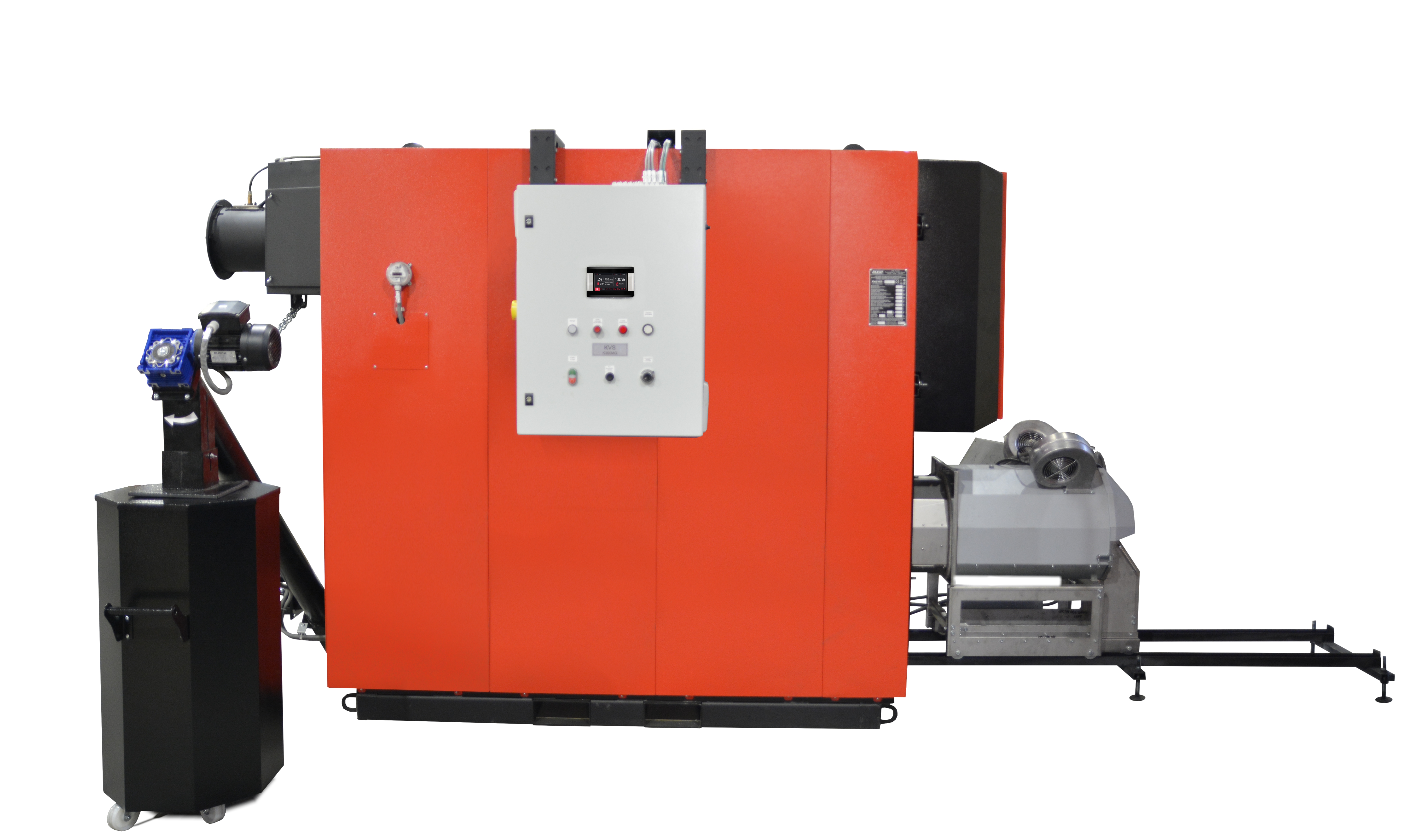

MG serijos medienos granulių katilai

Pritaikyti medienos granulėmis šildyti pramoninės, komercinės bei visuomeninės paskirties pastatus . Ypač tinka tais atvejais kada aplinka reikalauja ne tik efektyvios, bet ir draugiškos aplinkai šildymo įrangos.

Privalumai:

  • EKONOMIŠKI: taupo pinigus
    Efektyviai naudoja kurą nes įdiegta išmani katilo valdymo sistema užtikrina, kad granulės į degiklį bus paduodamos tolygiai ir tik tiek kiek būtina palaikyti užduotai temperatūrai.
  • PAPRASTA PRIEŽIŪRA: taupo priežiūrai skiriamą laiką
    Automatiškai vyksta šie procesai: šilumokaičio valymas, pelenų ir suodžių šalinamas, uždegimas ir gesinimas. Išmanus valdymas užtikrina katilo veiklos parametrų stebėseną internetu. Todėl katilo priežiūrai nereikia samdyti papildomo personalo.
  • DRAUGIŠKI APLINKAI
    Mažas CO2 išmetimas. Nedidelė dulkių koncentracija dūmuose, leidžia išvengti investicijų į papildomus dūmų valymo įrenginius ir multicikloną.
  • ŠIUOLAIKINIO DIZAINO IR VALDYMO
    Įrenginys kompaktiškas, greitai pastatomas ir lengvai pritaikomas įvairiems paskirties objektams šildyti. Kuro degimą valdo programuojamas skaitmeninis valdiklis ir jutiklių sistema, kuris seka ir valdo katilo degimo procesą: nuo deguonies kiekio dūmuose, kuro tiekimą į degiklį; ventiliatoriaus greitį; priklausomai nuo katilo ar boilerio temperatūros, automatiškai įjungia ar išjungia sistemos siurblius. Tai užtikrina efektyvumą, optimalias kuro degimo sąlygas, sumažina kuro sąnaudas ir minimalią taršą aplinkai.

KATILO VALDIKLIS VALDO:

  • Dūmsiurbę
  • Granulių degiklį
  • Katilo pelenų šalinimo pavaras
  • Šilumokaičio valymą

 KATILO VALDIKLIS KONTROLIUOJA:

  • Katilo avarinį perkaitimą, perkaitinimą (avarinio termostato pagalba)
  • Katilo šilumnešio slėgį (per aukštą arba per žemą)
  • Šilumnešio pratekėjimo per katilą nutrūkimą
  • Katilo pavarų perkrovas
  • Katilo traukos kūrykloje palaikymą keičiant dūmsiurbio darbo rėžimą dažnio keitiklio ir diferencialinio slėgio jutiklio pagalba



DEGIKLIO VALDIKLIS VALDO:

  • Degiklio pavarų darbą
  • Automatinį našumo reguliavimą
  • Recirkuliacinį siurblį (pagal nustatytą režimą)
  • Automatinį uždegimą ir gesinimą
  • Deguonies kiekį dūmuose
  • Degiklio liepsnos kontrolė
  • Degiklio gedimų diagnostika
  • Kuro tiekimo reguliavimą. Moduliacinį kuro padavimo didinimą / mažinimą proporcingai šiluminiam apkrovimui

 KATILO STEBĖJIMAS

  • Degiklio darbo parametrų stebėjimas realiu laiku bei nuotoliniu būdu, taip pat duomenų ir avarinių pranešimų saugojimas ir galimybė peržiūrėti saugomus duomenis (jeigu yra interneto prieiga)
  • Degiklio šiluminės galios stebėjimas
  • Vandens paduodamo iš katilo temperatūros stebėjimas
  • Vandens grįžtančio į katilą temperatūros stebėjimas
  • Lauko temperatūros stebėjimas
  • Kuro kanalo temperatūros stebėjimas

Katilo modelis

Kalvis-100MG

Kalvis-150MG

Kalvis-200MG

Kalvis-250MG

Kalvis-300MG

Kalvis-400MG

Kalvis-500MG

Nominali galia (QN)  kW

100

150

200

250

300

400

500

Minimali galia (Qmin) kW

30

45

60

75

90

120

150

Naudojamas kuras

medienos granulės

Kuro drėgnumas, ne daugiau  (%)

10

granuliuoto kuro matmenys, ne daugiau kaip (mm)

6 – 8

Kuro sąnaudos prie nominalios galios ( kg/val)

20

37

52

65

77

114

150

Naudingo veikimo koeficientas prie QN, ne mažiau kaip ( %)

90

Apšildomas plotas, m2

B klasės

1170..3500

1755..5250

2340..7000

2925..8750

3510..10500

4680..14000

5850…17500

C klasės

560..1670

840..2505

1120..3340

1400..4175

1680..5010

2240..6680

2800…8350

Degimo laikas be kuro papildymo (prie QN)

priklausomai nuo kuro talpos

Katilo klasė pagal  LST EN 303-5

5

Tarnavimo laikas metais, me mažiau

10

Katilo vandens talpa (l)

990

990

1200

1200

1400

1400

1600

Vandens slėgis katile

 bar (MPa)

ne mažiau

2,5 (0,25)

ne daugiau

Maksimali ištekančio vandens temperatūra  (ºC)

90

Min. katilo grįžtamo vandens temperatūra eksploatacijos metu (ºC)

50

Hidraulinis pasipriešinimas (Δt=20ºC/Δt=10ºC) (mbar)

0,014

0,035

0,07

0,127

0,136

0,185

0,254

Darbinės aplinkos temperatūra  (ºC)

3-30

Trauka iš katilo (Pa)

180

Išmetamų dūmų temperatūra prie nominalios galios, iki (ºC)

130

Naudojama elektros įtampa (V)

230 AC

Elektrinė galia (W)

455

585

585

585

1111

1411

1466

Įrenginio elektrinės apsaugos laipsnis

IP 20

Pajungimo atvamzdžių matmenys: mm

dūmtakio (sąlyginis skersmuo) mm

Ø 200

Ø 250

dūmtakio flanšas mm

Ø 255

Ø 305

vandens išleidimo mm

25 (1″)

šildymo sistemos mm

50 (2″)

65 (2½”)

Masė, ne daugiau kaip (±10%)

kg

2200

2300

2500

2750

3000

3550



Tobulindama gaminius UAB KALVIS pasilieka teisę keisti parametrus ir matmenis.

Katilo modelis



Kalvis-100MG

Kalvis-150MG

Kalvis-200MG

Kalvis-250MG

Kalvis-300MG

Kalvis-400MG

Kalvis-500MG

Gabaritiniai matmenys,

aukštis (H)

mm

1920

2020

2020

2180

2180

2220

2220

ne daugiau kaip:







plotis su el. skydu (B)

mm

1440

1440

1440

1560

1560

1720

1720

plotis be el. skydo (B1)

mm

1140

1140

1140

1260

1260

1420

1420

ilgis be degiklio (L1)

mm

3000

3100

3100

3100

3100

3450

3650

atstumas iš priekio aptarnavimui (L2)

mm

1700

2000

2000

2000

2000

2300

2500

PASTABA: Tobulindama gaminius UAB “KALVIS” pasilieka teisę keisti parametrus ir matmenis.
