M2 serijos katilai šlapiam kurui kūrenti

KALVIS M2 (500 kW – 1500 kW) serijos katilai sukurti kūrenti itin drėgną – net 55% drėgnumo kurą. Tam, kad drėgnas kuras sudegtu geriau ir efektyviau reikia užtikrinti ilgesnį jo buvimo aukštoje temperatūroje laiką. Todėl šio katilo pakuroje įrengtos „dvigubos“ arkos bei judinamas ardynas. Visi šio tipo katilai yra pilnai automatizuoti ir suderinti su hidrauliniu kuro padavimo įrenginiu.

Privalumai:

  • Aukštas naudingumo koeficientas
  • Geri ekologiniai rodikliai
  • Galimybė katilą valdyti internetu (įsigyjant su valdymo įranga)
  • Pneumatinis šilumokaičio vamzdžių valymas
  • Padidinto atsparumo šamotas ir ardelės
  • Ardelių eilės turi atskiras pavaras, todėl jos tarnauja ilgiau
  • Pakuroje įrengtas judinamas ardynas tolygiai paskleidžia ir perstumia kurą pakuroje aukštam kuro degimo efektyvumui išgauti;
  • Į atskiras zonas, po ardeliais paduodamas pirminis ir antrinis oras – užtikrina maksimalų kuro degimo efektyvumą;
  • Katilas pritaikytas deginti tiek medienos pjuvenas, tiek skiedrą
  • Katilo tarnavimo laikas ne mažiau nei 10 metų
  • Lengva priežiūra ir paprastas techninis įrenginio aptarnavimas leidžia sutaupyti tam skirtas išlaidas
  • Moduliacinis katilo darbo valdymas užtikrina pastovų užduotą temperatūrinį režimą realiu laiku
  • Įdiegta dūmų recirkuliacijos funkciją užtikrina optimalų degimo procesą
  • Automatinis pelenų šalinimas sumažina katilo priežiūrai skirto laiko sąnaudas

Katilo modelis

K-500M-2

K-720M-2

K-950M-2

K-1250M-2

K-1500M-2

Katilo tipas

vandens šildymo katilas su mechanizuota pakura, kaitrinių vamzdžių, plieninis

Nominali šiluminė galia (QN),  kW

495

720

950

1250

1500

Minimali šiluminė galia (Qmin),  kW

148

216

285

375

450

Naudingo veikimo koeficientas, ne mažiau kaip %

85

85

85

85

85

Pagrindinis naudojamas kuras

medienos pjuvenos, iki 55% drėgnumo skiedros (ilgis ne didesnis kaip 50 mm)

Kitas galimas naudoti kuras

malkos, medienos atliekos, pjuvenų ar durpių briketai, akmens anglis

Kuro sąnaudos, kg/val

224

325

430

565

678

užkrovimo anga B x H, mm:

600×620

600×620

600×620

600×620

600×620

Pakura

H – aukštis, mm

940

1100

1100

1100

1300

B – plotis, mm

760

910

910

1100

1212

L – ilgis, mm

1880

1880

2800

2800

2980

tūris, dm(l)

1340

1880

2800

3390

4700

Aerodinaminis pasipriešinimas, esant QN, ne didesnis kaip, Pa

470

650

870

1170

1410

Išeinančių iš katilo degimo dujų temperatūra, °C

185

185

185

185

185

Išeinančių dūmų kiekis, m3/val.

1854

2697

3559

4631

5620

Dūmų išmetimo atvamzdžio matmenys, mm

Ø350

Ø385

Ø480

Ø480

Ø480

Vandens darbinis slėgis, bar (MPa)

6 (0,6)

6 (0,6)

6 (0,6)

6 (0,6)

6 (0,6)

Minimali katilo grįžtamo vandens temperatūra eksploatacijos metu, ºC

60

60

60

60

60

Maksimali katilo darbinė leistina vandens temperatūra, ºC

110

110

110

110

110

Vandens debitas, kai Δt =20 ºC, t/h

5,97

30,96

40,85

53,75

64,5

Minimalus debitas, t/h

8,51

12,38

16,34

21,5

25,8

Hidraulinis pasipriešinimas kai Δt =20 ºC, mm H2O st

0…144

0…282

0…430

0…490

0…510

Katilo vandens talpa, m³

1,74

2,49

3,08

4,1

4,8

Katilo šildymo paviršius, m²

34,2

49,7

76,6

103,8

126,4

Pajungimo atvamzdžiai

Sąlyginis skersmuo, mm (coliai)

80 (3”)

80 (3”)

100 (3,5″)

100 (3,5″)

125 (5″)

flanšas, Ø mm

185

185

210

210

250

Masė ne daugiau, kg

6650

8100

11300

13250

15900

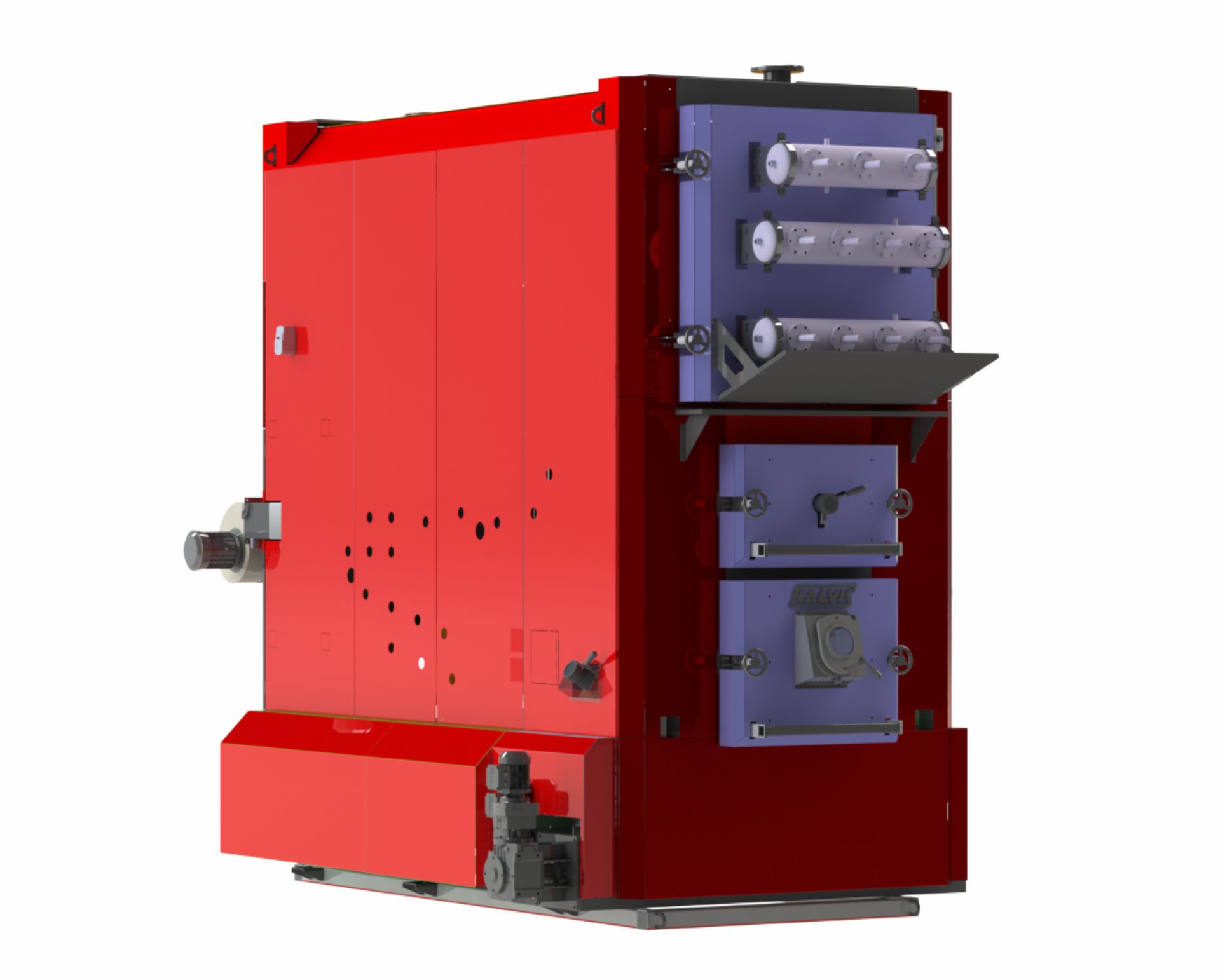

Katilas M2

Katilas M2

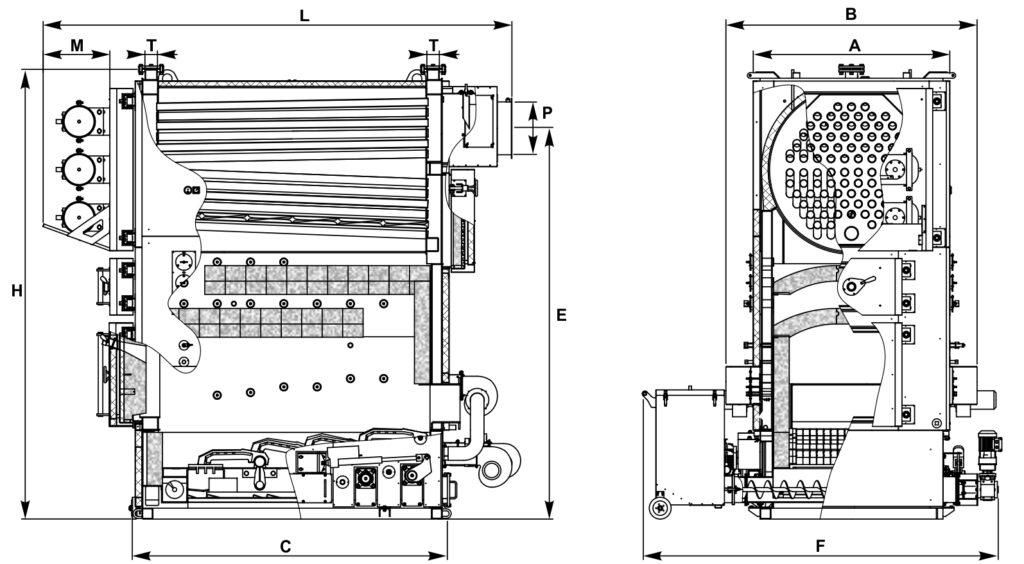

M2 katilų gabaritai

Katilo modelis

K-500M-2

K-720M-2

K-950M-2

K-1250M-2

K-1500M-2

H, mm

3107

3320

3480

3650

3917

L, mm

3520

3350

4450

3000

4750

A, mm

1200

1340

1400

1500

1640

C, mm

2260

2200

3000

4420

3200

E, mm

2720

2860

3050

3170

3260

F, mm

1900

2620

2400

2500

2620

M, mm

400

400

400

400

400

P, mm

Ø350

Ø385

Ø480

Ø480

Ø480
