Multiciklonai (MC2 – MC12)

Multiciklonas naudojamas lakiems pelenams, suodžiams ir kitoms kietosioms dalelėms atskirti iš kietą kurą deginančių įrenginių išmetamųjų dujų (dūmų). Naudojami tiek rankinio, tiek mechanizuoto kuro padavimo katilams. Jų dydis parenkamas priklausomai nuo reikiamo išvalyti dūmų kiekio, katilo galios ir kuro drėgmės. Multiciklono apačioje montuojama pelenų surinkimo talpa arba rotorinė sklendė, po kuriais montuojami pelenų šalinimo transporteriai.

Angos dūmų kanalų atvamzdžių įvirinimui išpjaunamos montavimo objekte metu. Multiciklonai tiekiami neizoliuoti. Izoliacija ir apsauginė danga uždedami sumontavus multicikloną objekte.

Multiciklono modelis

MC-2

MC-3

MC-4

MC-6

MC-8

MC-10

MC-12

Katilo galia, kW

100..220

250..320

400

500…600

600…1000

1000…1500

1500…1800

Baterinio elemento kreipiamojo aparato tipas

“rozetė”

Baterinio elemento tipas

grįžtamasis srovinis

Baterinių elementų kiekis

2

3

4

6

8

10

12

Išvalomų dūmų kiekis m3/h (m3/s)

1340 (0,37)

2010 (0,55)

2910 (0,81)

4020 (1,12)

5360 (1,49)

6700 (1,86)

8400 (2,33)

Aerodinaminis pasipriešinimas, Pa

380

400

410

430

450

470

490

Dūmų srauto greitis bateriniame elemente m/s

4.5±15%

Dūmų išvalymo koeficientas

0,85 – 0,89

Dūmų pajungimo vamzdžio matmenys, mm*

Ø 290*

Ø 325*

Ø 380*

Ø 380*

Ø 380*

Ø 480*

Ø 480*

Gabaritiniai matmenys ne daugiau:

H – aukštis, mm

2950

2950

3055

3450

3650

3650

3650

B – plotis, mm

830

830

900

1050

1095

1270

1410

L – ilgis, mm

930

930

1010

1170

1240

1430

1600

Rekomenduojamas nedegus pamatas b x l, mm

1000×1000

Masė ne daugiau, kg

462

488

560

630

700

878

984

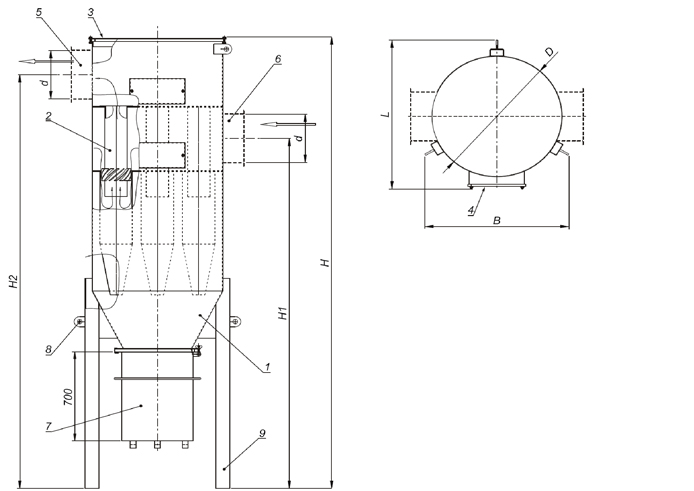

Multiciklono

tipas

H,

mm

H1*,

mm

H2*,

mm

B,

mm

L,

mm

D,

mm

d*,

mm

MC-2

2950
2210*
2720*
830
930
800
Ø290*

MC-3

2950
2210*
2720*
830
930
800
Ø325*

MC-4

3055
2210*
2720*
900
1010
880
Ø325*

MC-6

3450
2750*
3250*
1050
1170
1050
Ø380*

MC-8

3650
2860*
3360*
1095
1240
1140
Ø480*

MC-10

3650
2750*
3250*
1270
1430
1200
Ø480*

MC-12

3650
2750*
3260*
1410
1600
1370
Ø480*

* pritaikoma vietoje pagal konkretų katilą.

1. Korpusas.

2. Baterinis elementas.

3. Dangtis.

4. Išvalymo dangtelis.

5. Dūmų išėjimo atvamzdis.

6. Dūmų įėjimo atvamzdis.

7. Pelenų dėžė.

8. Pakėlimo transportuojant kilpa.

9. Atraminės kojos.
